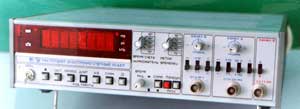

ЧАСТОТОМЕРЫ: Частотомер электронно-счетный Ч3-63/1
Диапазон измеряемых частот
| синусоидальных
| 0,1Гц:1500МГц
|
импульсных сигналов
| 0,1Гц:200МГц (0,1:10В)
|
Напряжение входного сигнала
| в диапазоне 0,1Гц:1000МГц
| 0,03:10 В эфф.
|
в диапазоне 1000МГц:1500МГц
| 30 мкВт...10 мВт
|
Погрешность измерения частоты (не более)
| ±5*10-7 ±1 ед.сч.
|
Относительная погрешность по частоте кварцевого генератора
| за 30 суток
| ±1,5*10-7
|
за 12 мес.
| ±5*10-7
|
Диапазон коррекции частоты кварцевого генератора
| ±5*10-7
|
Диапазон измеряемых периодов сигнала
| 0,1 мкс...104 с (10 МГц...104 Гц)
|
Диапазон измеряемых длительностей импульсов
| 0,1...104 с
|
Входное сопротивление
| 1 МОм (50 Ом)
|
Входная емкость
| 50 Пф
|
Потребляемая мощность
| 60 В А
|
Питание
| 220 В, 50 Гц 220 (115) В, 400Гц постоянный ток 27 В
|
Габаритные размеры
| 312х95х335мм
|
Масса
| 6 кг
|
Предназначен для измерения частоты и периода синусоидальных сигналов, частоты и периода повторения импульсных сигналов, длительности импульсов, отношения частот электрических сигналов, подсчета числа (суммирования) электрических колебаний.
Применяется для настройки и калибровки различных приемо-передающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств.
Может использоваться в информационно-измерительных и технологических системах, управляемых ЭВМ.
|
